| Datos técnicos | ||
|---|---|---|
| Marca | El mismo cielo | |

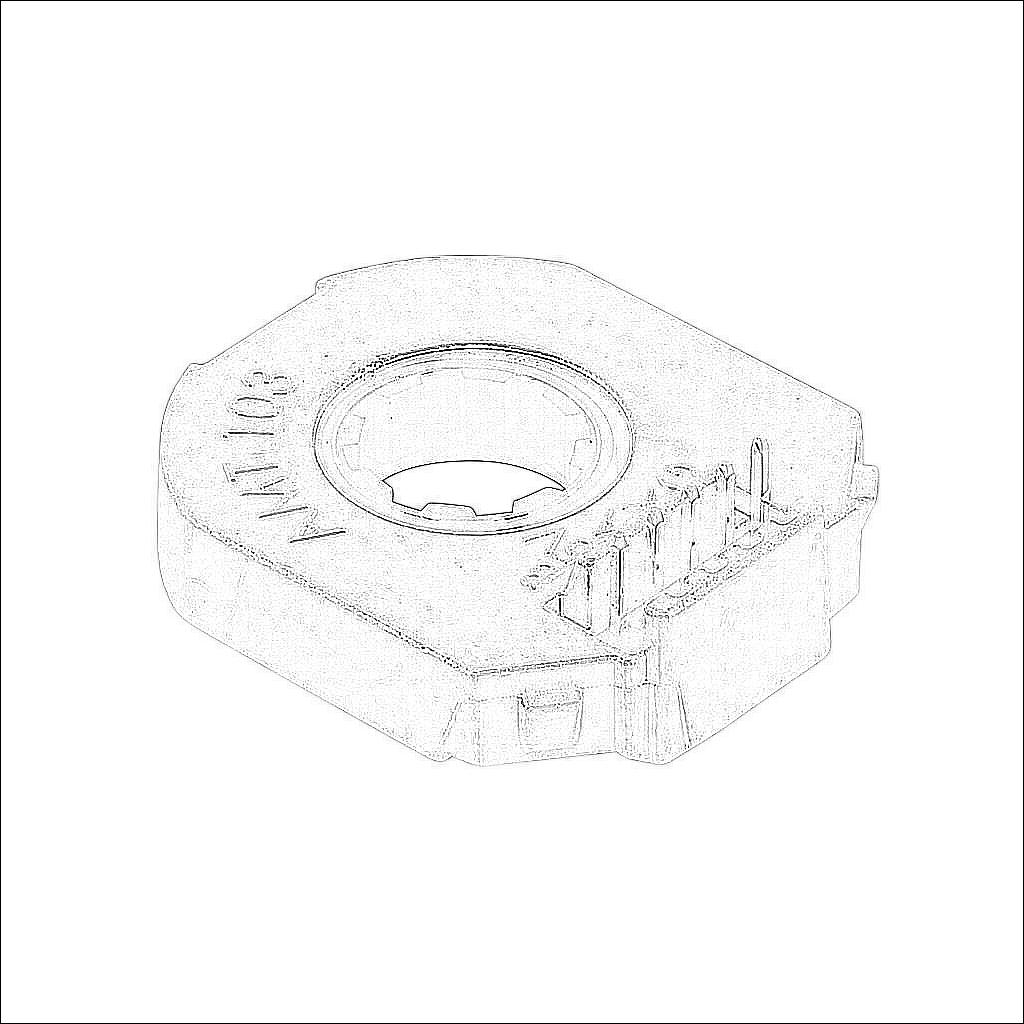

| Artículo | Codificador de kit modular | |
| Serie | AMT10 | |
| Tipo de retroalimentación | Incremental (cuadratura) | |
| Tipo de codificador | Giratorio | |
| Reemplazo | No | |
| Clasificación de servicio | Trabajo ligero | |
| Clasificación de voltaje | 5 VCC | |
| Orientación de salida | Axial | |
| Tipo de salida del codificador | Empujar y tirar (tótem) | |
| Resolución del codificador programable | Sí | |
| Resolución del codificador | Hasta 2048 ppr | |
| Configuración | Interruptor DIP | |
| Tipo de eje | Hueco | |
| Diámetro del eje | 2 mm, 3 mm, 1/8 pulg., 4 mm, 3/16 pulg., 5 mm, 6 mm, 1/4 pulg. y 8 mm | |
| Respuesta de frecuencia | Mayor a 100 kHz | |
| Clasificación de velocidad | 7500/15000 rpm | |
| Montaje con brida | No | |
| Diámetro del cuerpo del codificador | 29 mm | |
| Material de la carcasa | Metal | |
| Clasificación IP | IP20 | |
| Tipo de conector | conector macho de 5 pines | |
| Para usar con | Motores de doble eje NEMA 14, 17 y 23 (NEMA 23 requiere CUI-KIT-2) | |
| El kit incluye | (1) módulo codificador, (1) base estándar del codificador, (1) herramienta de centrado, (1) herramienta espaciadora, (1) adaptador de eje y (9) manguitos de eje (2, 3, 4, 5, 6 y 8 mm, 1/8, 3/16 y 1/4 pulg.) | |
| Requiere | Cable codificador CUI-435-xxx o CUI-3934-6FT | |
| información adicional | La resolución predeterminada es 2048ppr | |
