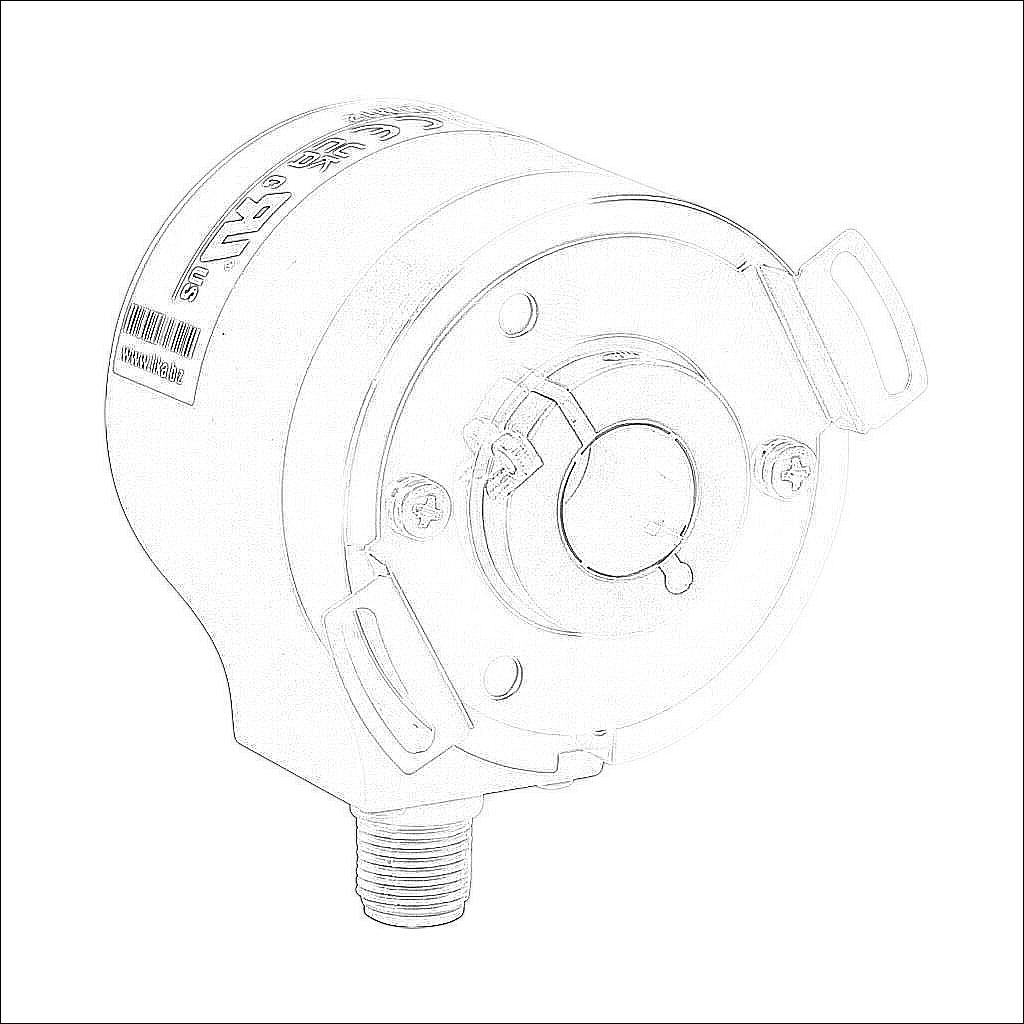

AQ59H-PRG-HZC15-M12

AQ59H-PRG-HZC15-M12

Encoder rotatorio incremental (en cuadratura) serie AQ59 de Lika Electronic, 5-30 VCC, salida universal (controlador de línea o colector abierto NPN/PNP), servicio medio, hasta 14 bits (16384 ppr), ejes huecos múltiples (6 mm - 15 mm), cuerpo de 59 mm de diámetro, IP65, salida radial, M12 macho.

$200
/
Datos técnicos
Marca Lika Electrónica
Artículo Codificador
Serie AQ59
Tipo de retroalimentación Incremental (cuadratura)
Tipo de codificador Giratorio
Clasificación de voltaje 5-30 VCC
Tipo de salida del codificador Universal (controlador de línea o colector abierto NPN/PNP)
Clasificación de servicio Servicio mediano
Resolución del codificador programable Sí
Resolución del codificador Hasta 14 bits (16384 ppr)
Tipo de eje Hueco
Diámetro del eje 6 mm, 1/4 pulg., 8 mm, 3/8 pulg., 10 mm, 11 mm, 12 mm, 1/2 pulg. y 15 mm
Carga radial del eje 100 N
Carga axial del eje 100 N
Respuesta de frecuencia 500 kHz
Clasificación de velocidad 6000 rpm
Montaje con brida No
Diámetro del cuerpo del codificador 59 mm
Material de la carcasa aleación de aluminio
Clasificación IP IP65
Tipo(s) de protección
  • cortocircuito (entre cada salida y el común)
  • polaridad inversa
Orientación de salida Radial
Tipo de conector M12 macho
Requiere Cable codificador Lika Electronic EC-M12F12-LKT12-xx y buje reductor BR1-xx (el eje de 15 mm no requiere reductor)
información adicional La resolución predeterminada es 1024ppr
