XBF-PN04B

XBF-PN04B

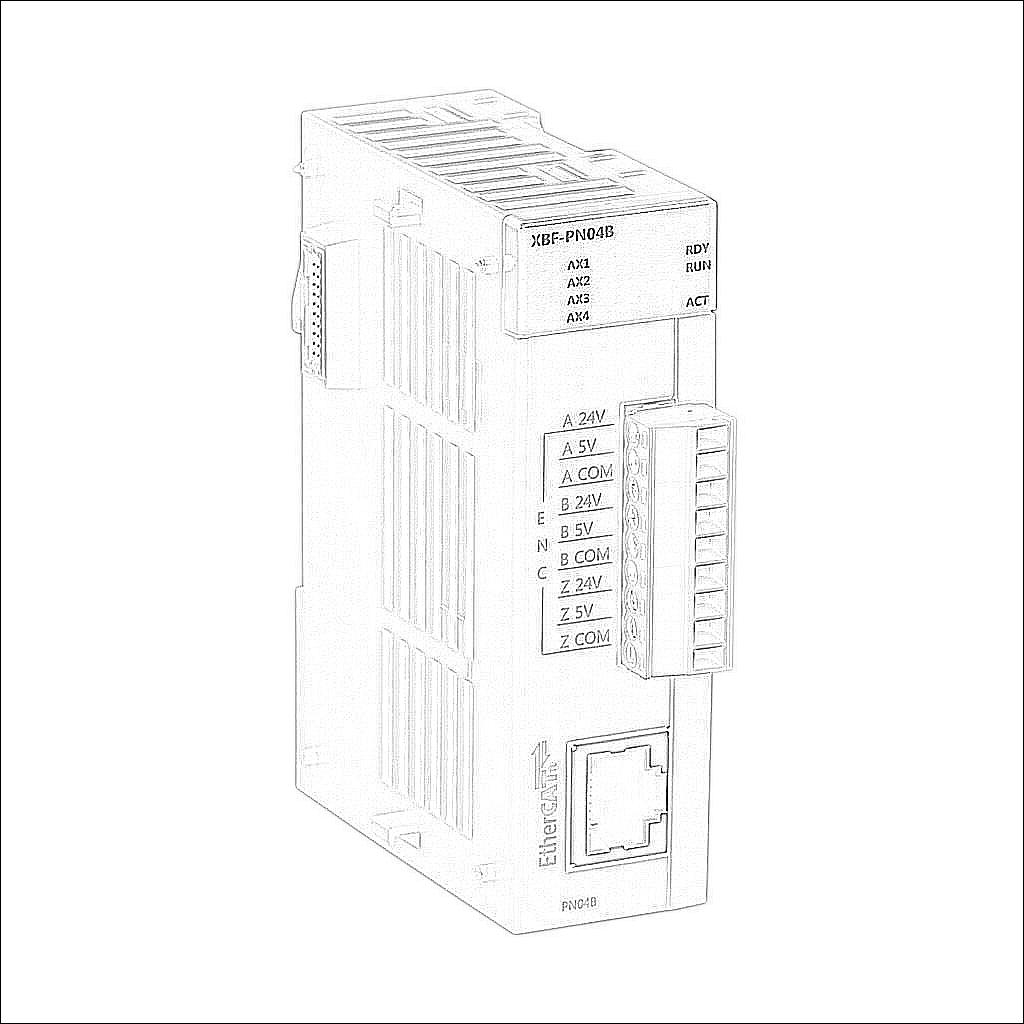

Módulo de posicionamiento de 4 ejes LS Electric XGB, EtherCAT Master, 1 punto de entrada de alta velocidad, controlador de línea/sinking (diferencial), 1 canal, entrada de codificador diferencial y de extremo único, 1 puerto Ethernet 100Base-TX (RJ45). Para usar con PLC LS Electric XEM-DxxxHx.

$248.75
/
Datos técnicos
Marca LS Electric XGB
Artículo Módulo de posicionamiento de 4 ejes
Número de puertos 1
Puerto de comunicación y tipo(s) de conexión
  • (1) Ethernet 100Base-TX (RJ45)
Protocolo(s) de puerto
  • Maestro EtherCAT
Velocidad(es) del puerto
  • Detección automática de 100 Mbps
Número de puntos de entrada con capacidad de alta velocidad 1
Voltaje de entrada nominal 5-24 VCC
Tipo de entrada discreta Conductor de hundimiento/línea (diferencial)
Número de entradas comunes aisladas 3
Número de canales de entrada 1
Tipo de entrada del codificador Receptor de línea (diferencial) y entrada de codificador de colector abierto NPN
Contador(es) de alta velocidad
  • hasta (1) contador de cuadratura (A y B)
  • hasta (1) contador de cuadratura (A y B con Z)
Modo(s) de pulso de salida
  • hasta (4) ejes EtherCAT
  • hasta (4) ejes EtherCAT virtuales
Perfil(es) del eje
  • posicionamiento relativo/absoluto
  • modo de velocidad
  • trapezoide
  • idiota
  • registro
  • buscador de blancos
  • correr
  • engranaje electrónico
  • cámara
  • modo lineal
  • modo rotatorio
  • secuencia de movimiento
  • interpolación lineal
  • interpolación de elipse
  • interpolación helicoidal
Para usar con PLC LS Electric XEM-DxxxHx
Incluye (1) Bloque de terminales de 9 pines
Software de programación Software de programación XG5000 v4.7 o posterior
Downloads
Technical Specifications Manual Insert Software Firmware Helpfile 2d Drawing 3d Model
