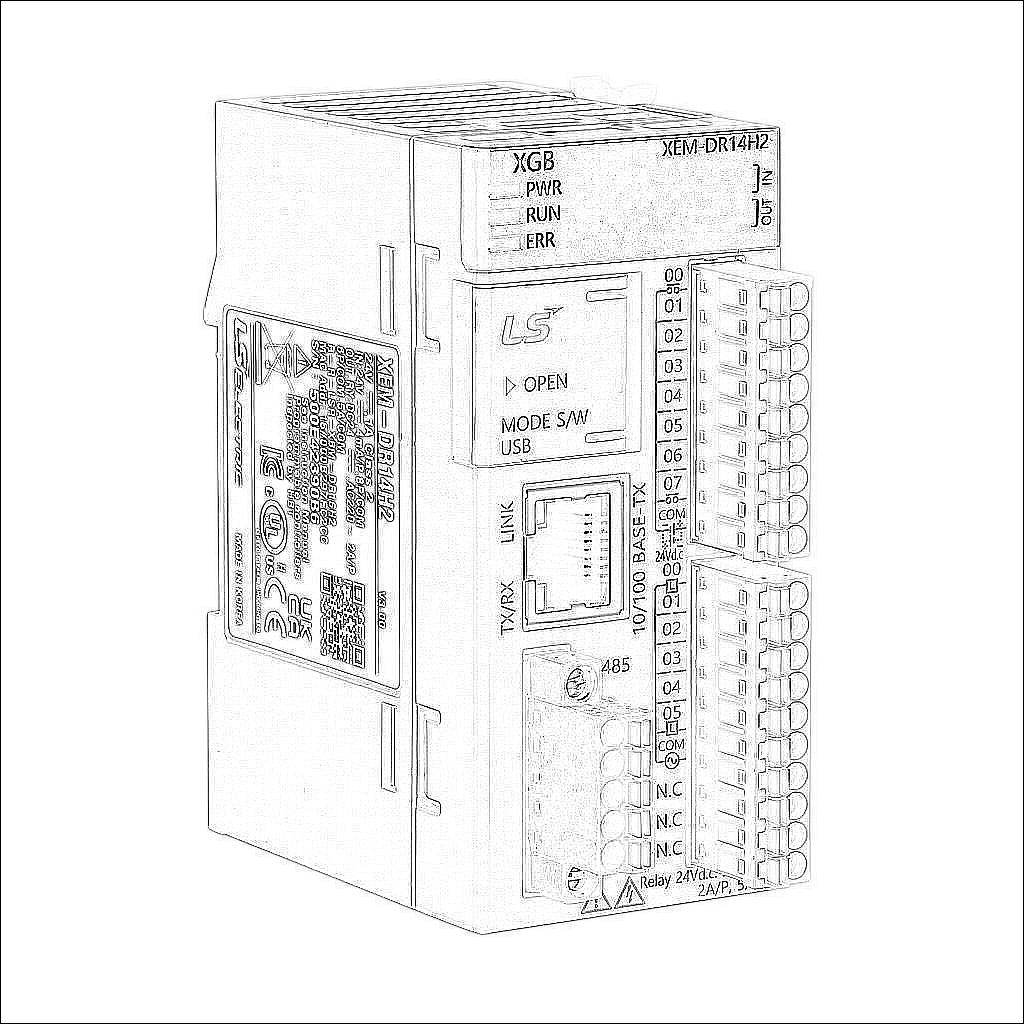

XEM-DR14H2

XEM-DR14H2

PLC LS Electric XGB, requiere 24 VCC, puertos Ethernet, serial y USB B, entrada discreta: 8 puntos, CC, salida discreta: 6 puntos, relé, 4 puntos de entrada de alta velocidad.

$410
/
Datos técnicos
Marca LS Electric XGB
Artículo SOCIEDAD ANÓNIMA
Memoria total 544 KB
Memoria del programa 384 KB
Memoria de datos de usuario 160 KB
Lenguaje de programación Escalera IEC 61131-3, texto estructurado, diagrama de funciones secuenciales y lista de instrucciones
Software de programación Software de programación XG5000 v4.77 o posterior
Puerto de comunicación y tipo(s) de conexión
  • (1) Ethernet 10/100Base-T (RJ45)
  • (1) RS-232/RS-485 (terminal de 5 pines)
  • (1) miniB-USB
Protocolo(s) de puerto
  • Modbus RTU Maestro/Esclavo
  • Modbus ASCII Maestro/Esclavo
  • Cliente/Servidor Modbus TCP
  • Protocolo LS XGT Cliente/Servidor
  • programación y seguimiento
Velocidad(es) del puerto
  • 10/100 Mbps
  • hasta 115,2 k baudios
Reloj/Calendario en tiempo real Sí
Memoria retentiva Sí
Batería de respaldo No
Módulos de expansión máximos permitidos 7
Requisito de alimentación externa 24 VCC
Número de puntos de entrada discretos 8
Voltaje de entrada nominal 24 VCC
Tipo de voltaje corriente continua
Tipo de entrada discreta Hundimiento/abastecimiento
Número de entradas comunes discretas no aisladas 1
Número de puntos por entrada discreta común 8
Respuesta de frecuencia 200 kHz
Número de puntos de salida discretos 6
Voltaje de salida nominal 24 VCC/220 VCA
Tipo de salida discreta Relé
Configuración del relé (6) Relés de formato A (SPST)
Corriente de carga (6) 2A/punto
Número de comunes de salida discreta no aislados 1
Número de puntos por salida discreta común 6
Frecuencia máxima de conmutación 1 Hz
Número máximo de bucles PID 16
Número de puntos de entrada con capacidad de alta velocidad 4
Contador(es) de alta velocidad
  • hasta (4) contadores ascendentes
  • hasta (4) contadores descendentes
  • hasta (2) contadores arriba/abajo
  • hasta (2) contadores de pulso/dirección (bidireccionales)
  • hasta (2) contadores de cuadratura (A y B)
Medición de frecuencia
  • hasta (4) contadores ascendentes
  • hasta (4) contadores descendentes
  • hasta (2) contadores arriba/abajo
  • hasta (2) contadores de pulso/dirección (bidireccionales)
  • hasta (2) contadores de cuadratura (A y B)
Interrupción(es)
  • hasta (16) interrupciones de tiempo de ciclo
  • hasta (8) interrupciones de entrada externas
  • hasta (16) interrupciones internas del dispositivo
  • hasta (4) interrupciones de contador de alta velocidad
  • hasta (1) interrupción de posicionamiento
Incluye Bloques de terminales de E/S, cable de alimentación de 3 hilos y bloque de terminales de comunicación serial de 5 pines
Mercancías peligrosas
  • Batería instalada: Sí (no reemplazable por el usuario)
  • Instrucciones de embalaje: 970
  • Número ONU: UN3091
  • Tipo de peligro: Baterías de litio
  • Tipo de batería: Moneda
  • Contenido de litio: 0,01
