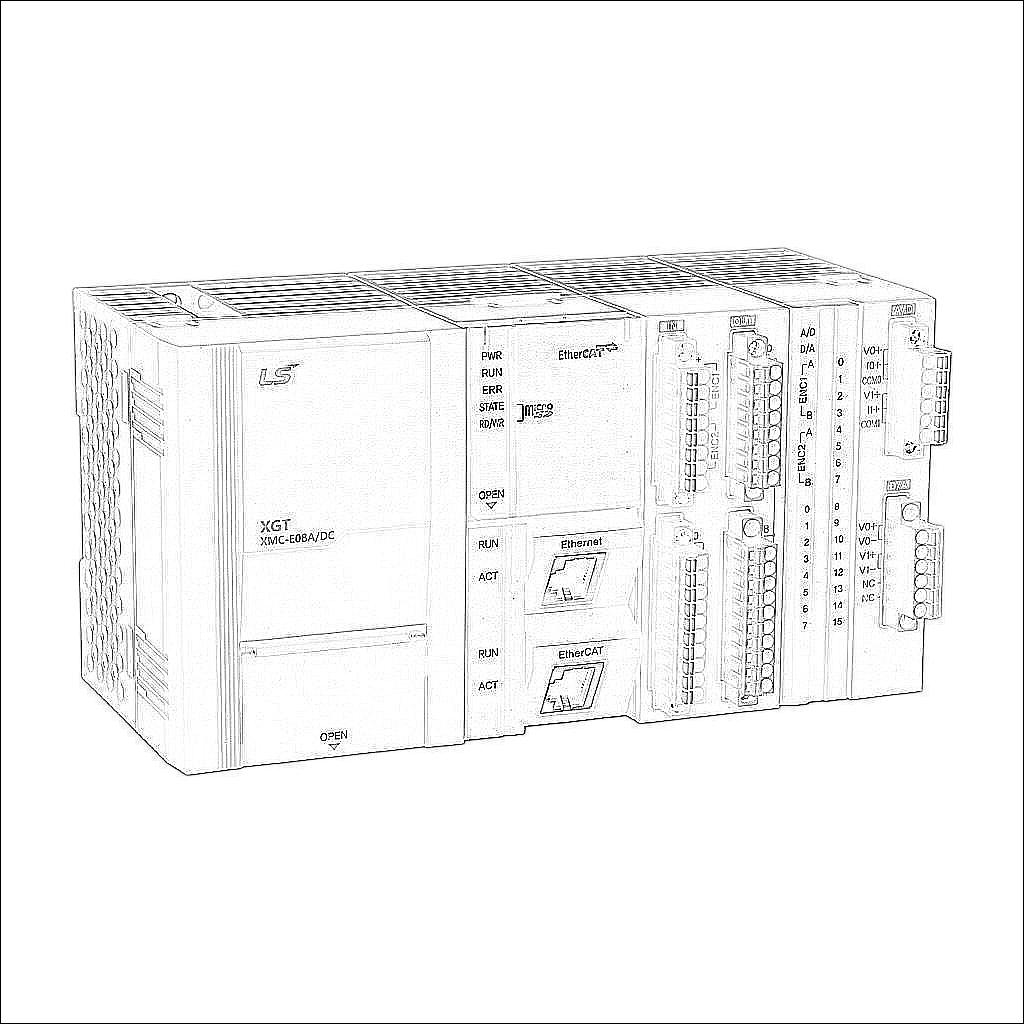

XMC-E08A-DC

XMC-E08A-DC

Controlador de movimiento programable XMC de LS Electric, ranura para tarjeta microSD, puertos Ethernet y USB B, EtherCAT Master y Modbus TCP, hasta 8 ejes y 9 ejes virtuales. Requiere alimentación externa de 24 VCC. Acoplador de bus XEL-BSSCT opcional para expansión de E/S con módulos XGB.

$1,145
/
Datos técnicos
Marca LS Electric XMC
Artículo Controlador de movimiento programable
Memoria total 26 MB
Memoria del programa 10 MB de programación de movimiento y 10 MB de programación CNC
Memoria de datos de usuario 6 MB
Tipo de medio extraíble Ranura para tarjeta MicroSD
Lenguaje de programación Escalera IEC 61131-3, texto estructurado y código G
Software de programación Software de programación XG5000 v4.77 o posterior
Puerto de comunicación y tipo(s) de conexión
  • (2) Ethernet 10/100Base-T (RJ45)
  • (1) miniB-USB
Protocolo(s) de puerto
  • Maestro EtherCAT
  • Cliente/Servidor Modbus TCP
  • Protocolo LS XGT Cliente/Servidor
  • programación y seguimiento
Velocidad(es) del puerto
  • 100 Mbps
Reloj/Calendario en tiempo real Sí
Memoria retentiva Sí
Batería de respaldo No
Requisito de alimentación externa 24 VCC
Número de puntos de entrada discretos 8
Voltaje de entrada nominal 24 VCC
Tipo de voltaje corriente continua
Tipo de entrada discreta Hundimiento/abastecimiento
Número de entradas comunes discretas no aisladas 1
Número de puntos por entrada discreta común 8
Número de puntos de salida discretos 16
Tipo de entrada del codificador Receptor de línea (diferencial), colector abierto NPN, colector abierto PNP y entrada de codificador push-pull (tótem)
Voltaje de salida nominal 12-24 VCC
Tipo de salida discreta Hundimiento
Corriente de carga 0,5 A/punto
Número de comunes de salida discreta no aislados 1
Número de puntos por salida discreta común 16
Número de canales de entrada analógicos 2
Tipo de señal de entrada analógica Corriente/voltaje
Número de comunes de entrada analógica aislados 2
Número de puntos por entrada analógica común 1
Resolución de entrada 14 bits
Rango de señal de corriente de entrada 0-20 mA y 4-20 mA
Rango de señal de voltaje de entrada -10-10 VCC, 0-10 VCC, 0-5 VCC y 1-5 VCC
Número de canales de salida analógica 2
Tipo de señal de salida analógica Voltaje
Resolución de salida 14 bits
Rango de señal de voltaje de salida -10-10 VCC, 0-10 VCC, 0-5 VCC y 1-5 VCC
Número de puntos de entrada con capacidad de alta velocidad 8
Escala de posición
  • hasta (2) entradas de codificador en cuadratura (A y B)
Medición de frecuencia
  • hasta (2) entradas de codificador en cuadratura (A y B)
Número de ejes EtherCAT
  • hasta (8) ejes y hasta (9) ejes virtuales
Tiempo de ciclo de comunicación EtherCAT 0,5 - 4 ms
Máximo de esclavos EtherCAT permitidos 16
Perfil(es) del eje
  • posicionamiento relativo/absoluto
  • modo de velocidad
  • trapezoide
  • curva en S
  • engranaje electrónico
  • cámara
  • siguiente
  • buscador de blancos
  • correr
  • avanzando lentamente
  • funciones de enseñanza
  • interpolación multieje
  • interpolación lineal
  • interpolación de elipse
  • interpolación helicoidal
  • interruptores de límite de software
  • Código G
  • Robot cartesiano
  • Robot Delta
  • edición en línea
  • vista de tendencia xy
Incluye Bloques de terminales de E/S
información adicional Acoplador de bus XEL-BSSCT opcional para expansión de E/S con módulos XGB
Mercancías peligrosas
  • Batería instalada: Sí (no reemplazable por el usuario)
  • Instrucciones de embalaje: 970
  • Número ONU: UN3091
  • Tipo de peligro: Baterías de litio
  • Tipo de batería: Moneda
  • Contenido de litio: 0,01
Downloads
Technical Specifications Manual Insert Software Firmware Helpfile 2d Drawing 3d Model
