TRDA25RN100RZWDMS

TRDA25RN100RZWDMS

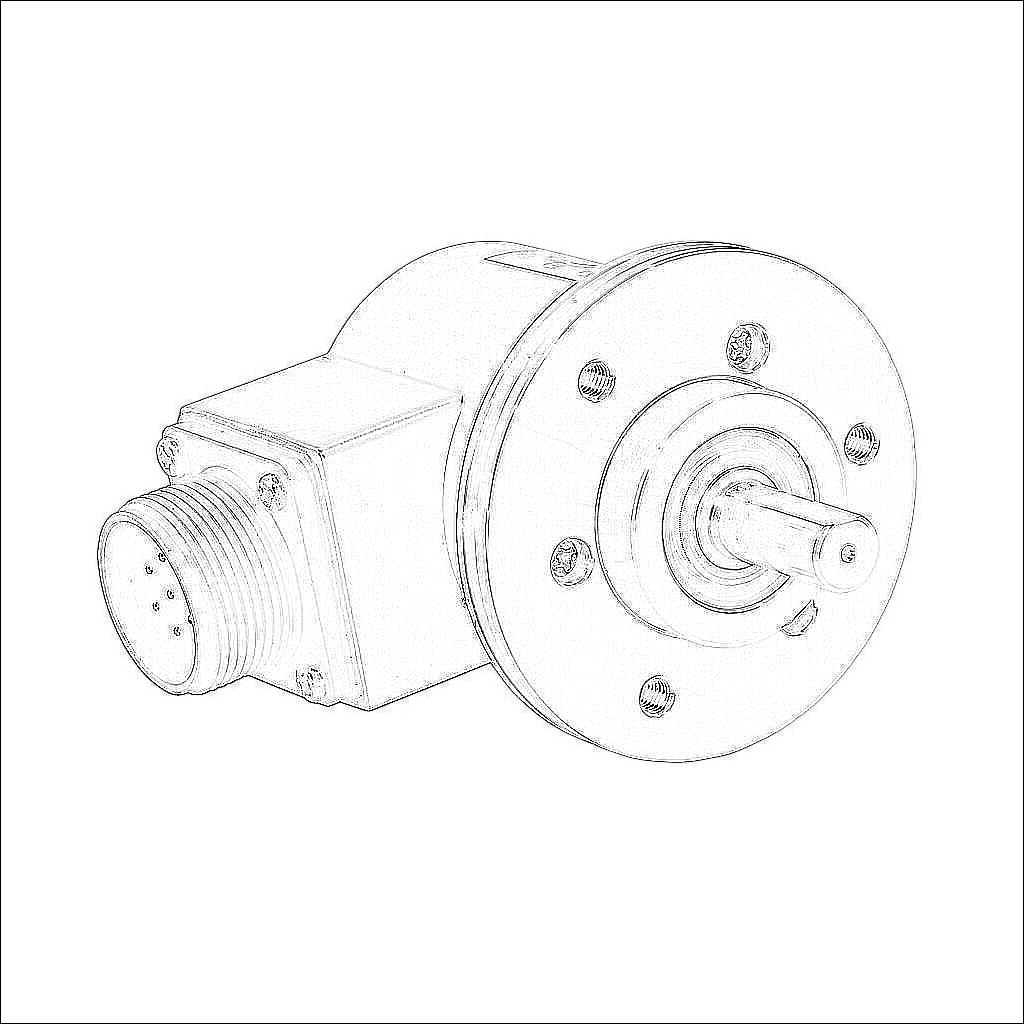

JTEKT TRDA-25 series incremental (quadrature) rotary encoder, 5-30 VDC, push-pull (totem) output, medium duty, 100 ppr, 3/8in solid shaft, flange mount, 2in diameter body, IP65, radial exit, 7-pin Military Style (MS) connector.

$333.75
/
Technical Data
BrandJTEKT
ItemEncoder
SeriesTRDA-25
Feedback TypeIncremental (quadrature)
Encoder TypeRotary
Voltage Rating5-30 VDC
Encoder Output TypePush-pull (totem)
Duty RatingMedium duty
Programmable Encoder ResolutionNo
Encoder Resolution100 ppr
Shaft TypeSolid
Shaft Diameter3/8in
Radial Shaft Load50N
Axial Shaft Load30N
Frequency Response100 kHz
Speed Rating3000rpm
Flange MountYes
Encoder Body Diameter2in
Housing MaterialAluminum
IP RatingIP65
Protection Type(s)
  • short circuit (between each output and common)
Exit OrientationRadial
Connector Type7-pin Military Style (MS) connector
Downloads
Technical Specifications Manual Insert Software Firmware Helpfile 2d Drawing 3d Model
